Ausschreibungstext für ein LED-Moving-Head-Gerät

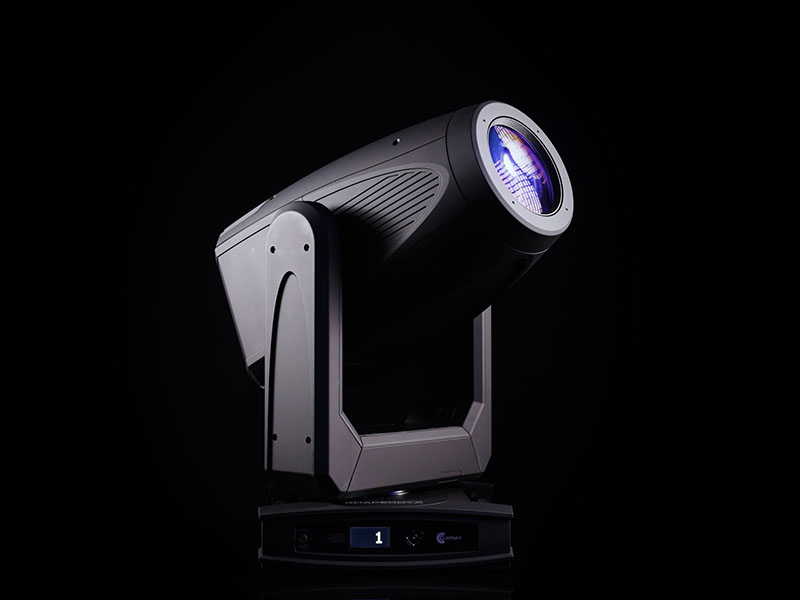

Zu liefern ist ein hochleistungsfähiger LED-Moving-Head für professionelle Beleuchtungsanwendungen, optimiert für den Einsatz in Theater- und TV/Studio-Applikationen. Das Gerät bietet präzise Lichtsteuerung, geräuscharme und einen geräuschlosen Betriebsmodus, Schutz der internen Komponenten sowie flexible Farbgestaltungsmöglichkeiten. Es ist speziell darauf ausgelegt, den vielfältigen Anforderungen moderner Beleuchtungstechniken gerecht zu werden und dabei höchste Effizienz und Zuverlässigkeit zu gewährleisten.

Das Gerät nutzt eine leistungsstarke LED-RGBAL-Lichtquelle (LED Array bestehend aus roten, grünen, blauen, lime und amber LED’s) mit einer Nennleistung von 1200W. Das Gerät erzeugt einen Lichtstrom von 24.000 Lumen. Die Farbtemperatur ist flexibel einstellbar von 2.500 bis 10.000K. Auf eine virtuelle Farbtemperatur voreingestellt ist das Abrufen von Einzelfarben des Farbraums unter konstanter Beibehaltung der Farbtemperatur möglich. Der Farbwiedergabeindex (CRI) liegt im „High CRI“ Modus bei bis zu 94. Die Farbtemperatur kann mittels externen Messinstruments und einer Software des Herstellers an jeden anderen, herstellerunabhängig eingesetzten Scheinwerfer angepasst werden.

Die multispektrale LED-Engine des Gerätes ist in vier einzeln ansteuerbare Areale unterteilt, wodurch eine Vielzahl von zusätzliche durch die Engine generierte Farb- und Animationseffekten möglich werden. Der verwendete Farbmischalgorithmus wurde speziell für den Bühnen- und TV-Einsatz optimiert, sodass kräftige und helle Farben, sowie ein ausbalanciertes und konstantes Weißlicht erzeugt werden können. Das Gerät verfügt zusätzlich über ein Farbrad, dass in Kombination mit der additiven LED-Farbmischeinheit den Farbraum erweitert.

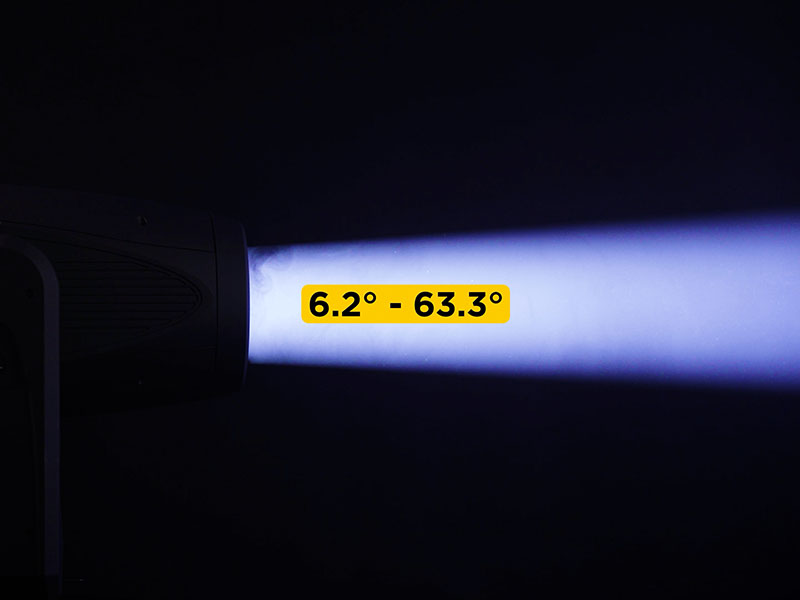

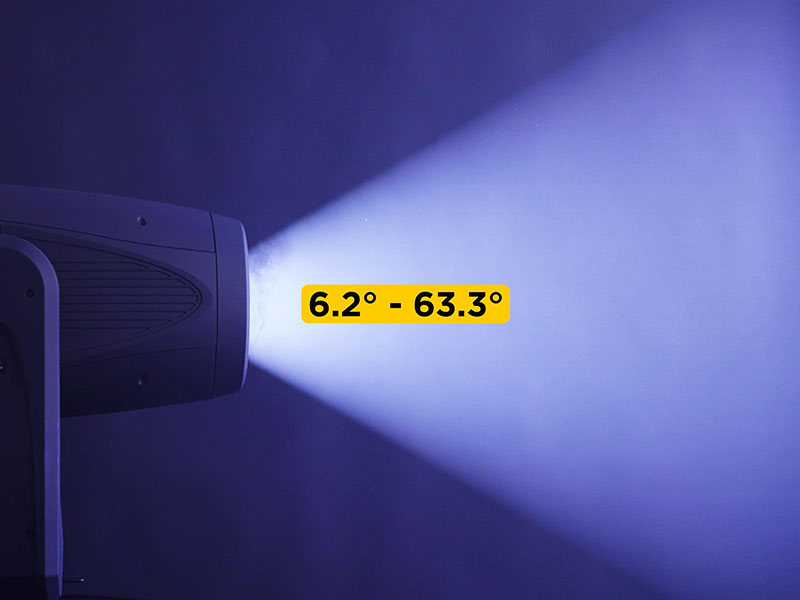

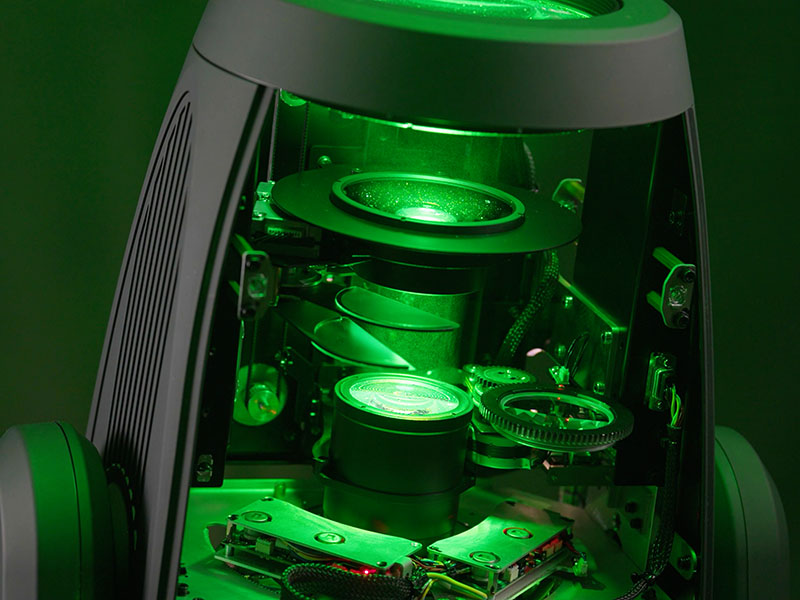

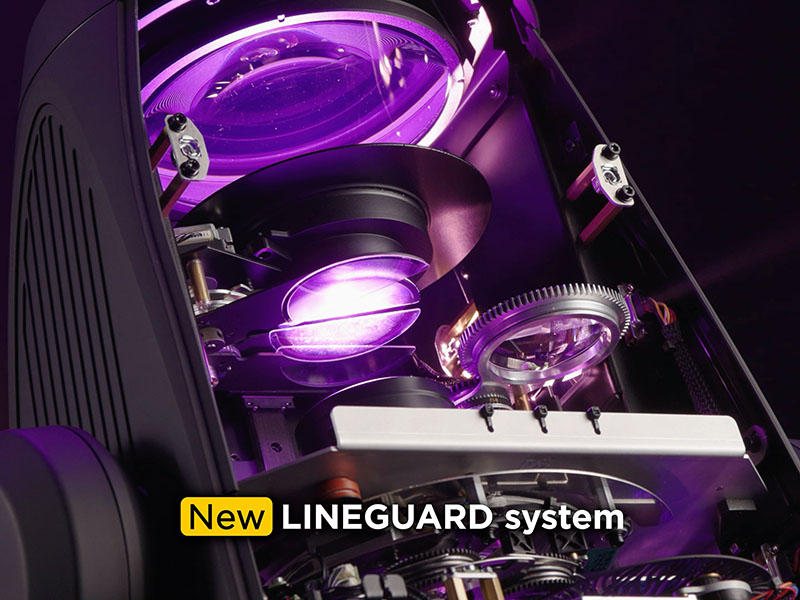

Das Gerät verfügt über einen motorisierten Zoom, der einen stufenlosen Bereich von 6,2° bis 63,3° abdeckt. Die motorisierten Zoom- und Fokuseinstellungen sowie der Autofokus sorgen für eine präzise und einfache Steuerung der Beleuchtungseffekte. Die Blendenschiebereinheit arbeitet auf zwei Fokusebenen, was sowohl die Präzision deutlich erhöht als auch neue kreative Möglichkeiten mit sich bringt, da die Blendenschieber sich überschneiden können, aber trotzdem extrem scharf abgebildet werden.

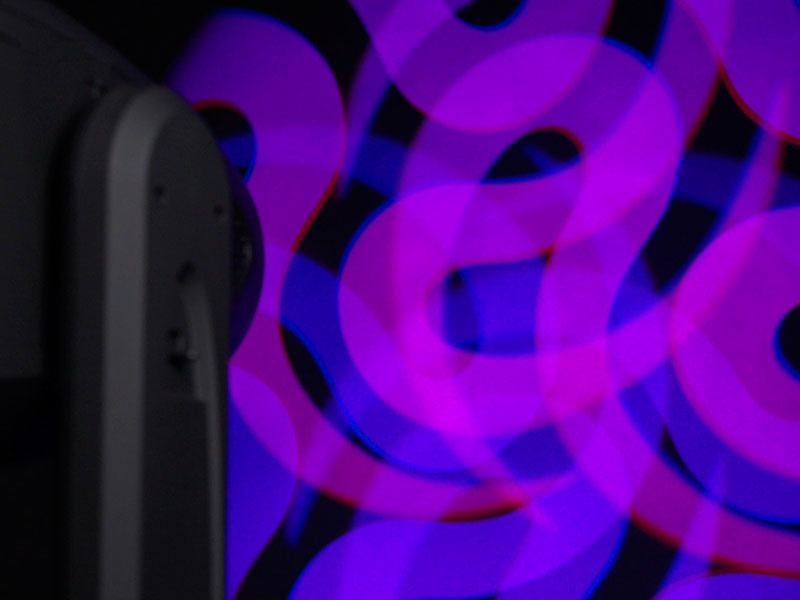

Mit zwei Goborädern mit jeweils 6 austauschbaren, indizierbar und rotierbaren Gobos, einem Animationsrad mit X- und Y-Bewegung, verschiedenen Frost- und Prismen-Effekten sowie digitalen Farbfiltern bietet das Gerät eine breite Palette an kreativen Beleuchtungsmöglichkeiten. Für Frosteffekte kann zwischen zwei Frostfiltern (starker Frost (5°) für Wash-Effekte und leichter Frost (1°)/ auswechselbar) gewählt werden, wobei sich jeweils zwei Einzelfilter gegenläufig in den Strahlengang bewegen, was für weichere Frostübergänge und einen gleichmäßigeren Wash Effekt sorgt.

Das absolut Pan und Tilt Wegmessystem speichert die Position des Geräts in Echtzeit und ermöglicht eine präzise Neupositionierung nach einem Hard-Reset und ermöglicht es dem Scheinwerfer, sich auch nach wiederholter Neupositionierung und Neustart stets an die gleiche Position wie zuvor zu bewegen. Eine zusätzliche Tiltbremse verhindert im Spannungsverlust das ungewünschte Neigen des Kopfes.

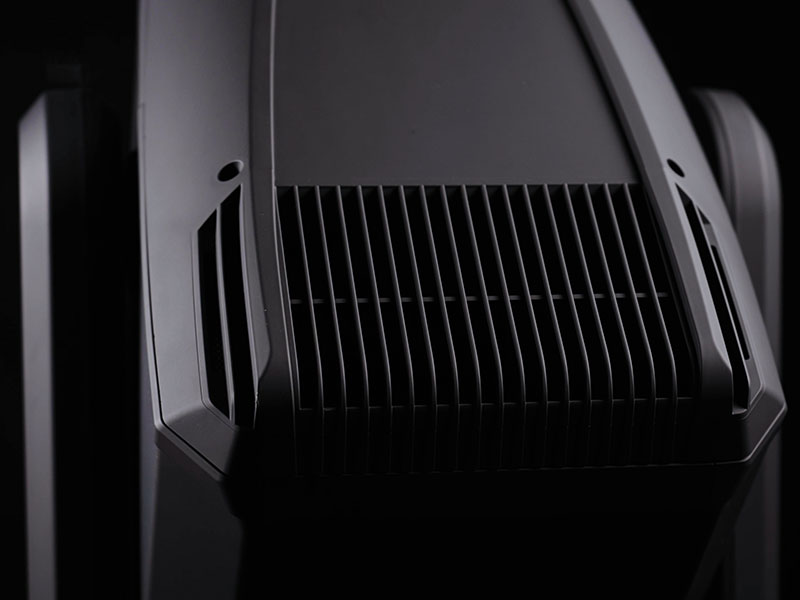

Ein innovatives Geräuschreduzierungssystem sorgt dafür, dass das Gerät auch in geräuschempfindlichen Umgebungen eingesetzt werden kann. Drei voreingestellte Modi und die Möglichkeit eines lüfterlosen Betriebs bei reduzierter Leistung gewährleisten, den Geräuschpegel bei Lüfterbetrieb auf 27dB zu reduzieren, oder das Gerät Lüfter- und geräuschlos zu betreiben, ohne Kompromisse bei der Lichtqualität.

Der Schutz der internen Komponenten ist durch ein System gewährleistet, das vor Überhitzung und mechanischen Schäden schützt. Dies verlängert die Lebensdauer des Geräts und sichert einen zuverlässigen Betrieb.

Technische Merkmale:

• Lichtquelle:
  • Typ: LED RGBAL
  • Leistung: 1200W
  • Farbwiedergabeindex (CRI): Einstellbar bis zu 94
  • Farbtemperatur: Einstellbar von 2500 bis 10.000K
  • Lebensdauer: 40.000 Stunden
• Photometrische Daten:
  • Lichtstrom: 24.000lm
  • Zoom: 6,2° bis 63,3°

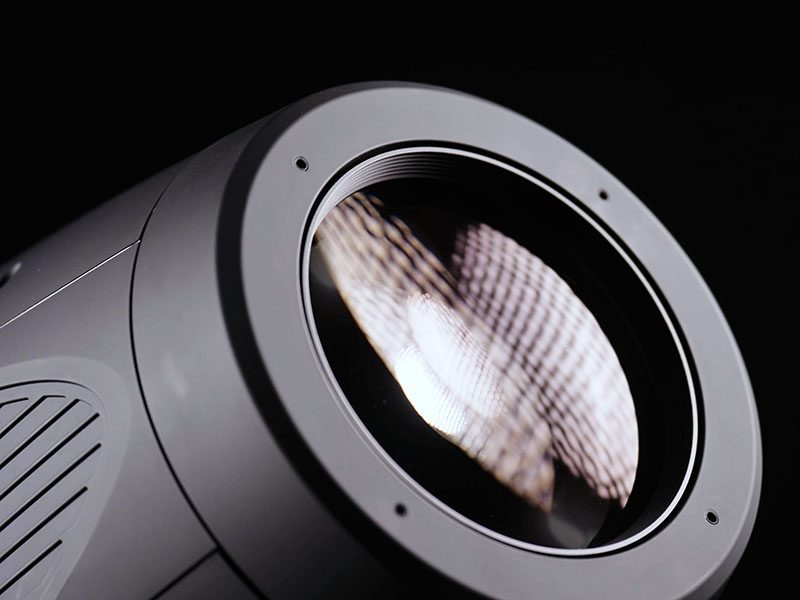

  • Linsensystem aus 14 hocheffizienten Linsen
• Effekte:
  • 4 Blendenschieber mit ±60° Rotation und 2 Fokusebene
  • Jeder Blendenschieber kann individuall durch den gesamten Beam gefahren werden („Vorhang-Effekt“)
  • Zwei rotierende Goboräder mit jeweils 6 austauschbaren, indexierbar und rotierbaren Gobos
  • Zoom und Fokus: Motorisiert mit Autofokus
  • Frost (5° und 1°)
  • Indexierbares Animationsrad mit X- und Y-Bewegung und 4-Facetten Prisma
  • 16 Blatt Iris
• Steuerung und Verbindungen:
  • Betriebsmodi: 3 mit 62, 54 und 47 Kanälen
  • Protokolle: DMX, Art-Net, RDM, sACN
    • Optional: CRMX Lumen Radio
  • Anschlüsse: Verriegelbare 5-polige XLR IN/THRU
  • Ethernet-Anschluss: RJ45 IN
  • Vor-Ort-Kalibrierung für Farbkonsistenz
• Gehäuse:
  • Material: Aluminium und Stahl mit Kunststoffabdeckungen
  • Schutzklasse: IP20
• Betriebstemperatur:
  • Einsatzbereich: -20°C bis +40°C
• Anschlusswerte:
  • Spannung: 100-240V AC, 50/60Hz
  • Leistungsaufnahme: Maximal 1600W
• Abmessungen und Gewicht:
  • Abmessungen (BxHxT): 452 x 860 x 393 mm
  • Gewicht: 48,1 kg

Sicherheitsanforderungen:

Das Gerät entspricht den aktuellen Sicherheitsstandards und ist für den professionellen Einsatz in Innenräumen konzipiert. Es bietet umfassenden Schutz gegen elektrische und mechanische Schäden und gewährleistet so einen sicheren Betrieb unter allen Einsatzbedingungen. Die robuste Konstruktion und die hochwertigen Materialien tragen zusätzlich zur Sicherheit und Langlebigkeit des Geräts bei.

Konformitätsanforderungen

CE-Kennzeichnung (in Übereinstimmung mit den folgenden Richtlinien):

• 2014/53/EU - Richtlinie über Funkanlagen (RED)
• 2011/65/EU - Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS)
• 2009/125/EG - Ökodesign-Anforderungen für energieverbrauchsrelevante Produkte (ErP)

UKCA entspricht den britischen Vorschriften:

• S.I. 2017 Nr. 1206
• S.I. 2012 Nr. 3032
• S.I. 2021 Nr. 745

cETLus gelistet:

• UL 1573:2003
• CSA C22.2 Nr. 166:2015

Leitfabrikat: Claypaky - Rhapsodya

2x Omega-Clamps

PowerCon Kabel ohne Netzstecker

Claypaky Rhapsodya Infoblatt

Claypaky Rhapsodya Photometrische Daten

Claypaky Rhapsodya Sicherheitshinweise
